鋼塑土工格柵應用知識

作者:路銘工程材料 日期:2019-12-6 16:02:58 文章來源:網絡(luò )編輯

土工格柵是一種主要的土工合成材料,與其他土工合成材料相比,它具有獨特的性能與功效。土工格柵常用作加筋土結構的筋材或復合材料的筋材等。土工格柵分為塑料土工格柵、鋼塑土工格柵、玻璃纖維土工格柵和聚酯滌綸土工格柵四大類。


特點

1、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

2、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷。

特性

1、鋼塑復合格柵的拉力由經緯編織的高強鋼絲承擔,在低應變能力下產生極高的抗拉模量,縱橫向肋條協同作用,充分發揮格柵對土體的嵌鎖作用。

2、鋼塑復合格柵的縱橫向肋條的鋼絲經緯編織成網,外包裹層一次成型,鋼絲與外包裹層能協調作用,破壞伸長率很低(不大于3%)鋼塑復合土工格柵的主要受力單元為鋼絲,蠕變量極低。

3、通過生產過程中塑料表面的處理,壓制有粗糙的花紋,以增強格柵表面的粗糙程度,提高鋼塑復合土工格柵與土體的摩擦系數4、鋼塑復合格柵的幅寬可達6m,實現高效、經濟的加筋效果。

5、鋼塑復合格柵采用的高密度聚乙烯可以確保:在常溫下不會(huì )受到酸堿及鹽溶液,或油類的侵蝕;不會(huì )受到水溶解或微生物的侵害。同時,聚乙烯的高分子性能也足以抵抗紫外線輻射所造成的老化。格柵受力后縱橫肋條協同作用,不會(huì )產生結點的拉裂或破損。而實際工程中,在填料的壓實后,因此未受到紫外線光和氧的侵蝕,因此完全可以滿足永久性工程建設的要求。

工程應用領域: 公路、鐵路、橋臺、引道、碼頭、水壩、渣場等的軟土地基加固、擋墻和路面抗裂工程等領域。

工程作用

1、強度大、蠕變小、適應各類環境土壤,完全可以滿足高等級公路中的高大擋墻使用。

2、能有效的提高加筋承載面的嵌鎖、咬合作用、極大程度的增強地基的承載力、有效的約束土體的側向位移,增強地基穩固性能。

3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

4、更適應于深海作業、堤岸加固,從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。

5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷

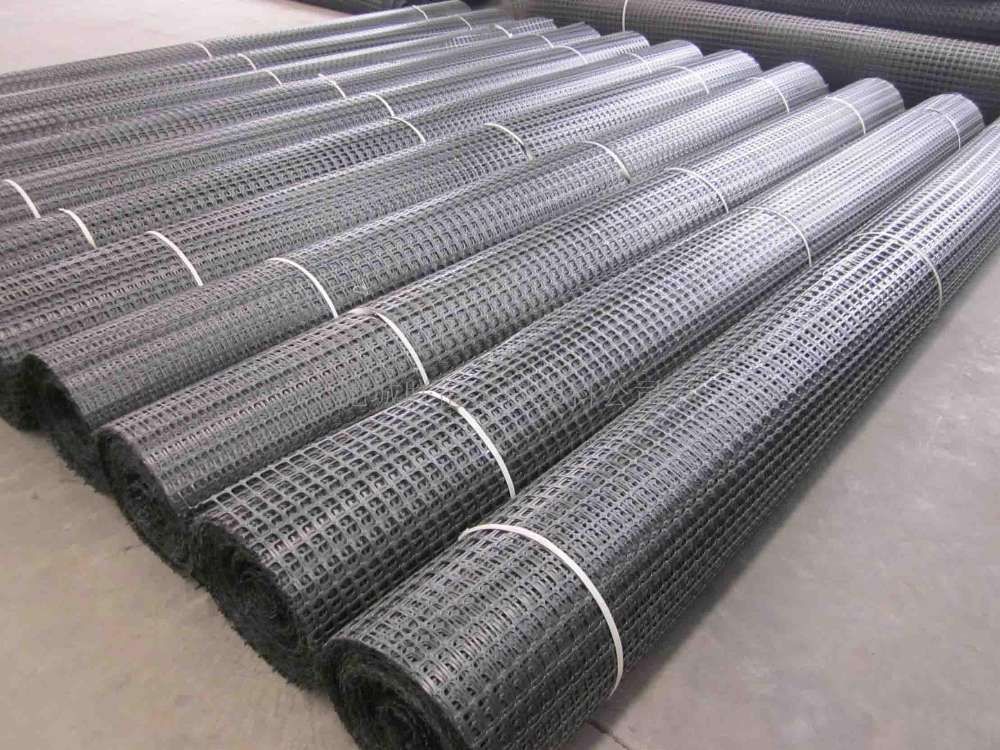

鋼塑土工格柵:

 技術參數

規格

拉伸力KN/M

延伸率%

結點強力N

幅寬m

卷長m



縱向,橫向

≤3

≥50

4-6

30-50

GSZ4040

≥40≥40

≤3







GSZ5050

≥50≥50

≤3







GSZ6060

≥60≥60

≤3







GSZ8080

≥80≥80

≤3







GSZ100100

≥100≥100

≤3







GSZ120120

≥120≥120

≤3







備注

特殊規格要求可以根據客戶要求生產









 用途

可用于公路、鐵路、路堤橋臺、施工便道、碼頭、護岸、防洪堤、水壩、灘涂治理、貨場、渣場、機場、運動場、環保建筑、軟土地基加固、擋墻、護坡和路面抗劣等土木工程。

項目

GSZ30-30

GSZ40-40

GSZ50-50

GSZ60-60

GSZ80-80

GSZ100-100

GSZ150 -150

每延米拉伸屈服力(KN/m)≥

30

40

50

60

80

100

150

30

40

50

60

80

100

150

屈服伸長率%≤

3

3

2%伸長率時拉伸力(KN/m)≥

27

32

45

54

67

84

127

27

32

45

54

67

84

127

寬度m

6.00


雙向性能指標

型 號

每延米極限抗拉強度kN/m

每延米斷裂伸長率%

100凍融循環后每延米極限抗拉強度kN/m

100次凍融循環后每延米斷裂伸長率%

抗凍指標

粘、焊點極限剝離力N

縱向

橫向

縱向

橫向

縱向

橫向

縱向

橫向

GSZ30-30

30

30

≤3

≤3

30

30

≤3

≤3

-35

≥100

GSZ40-40

40

40

≤3

≤3

40

40

≤3

≤3

-35

≥100

GSZ50-50

50

50

≤3

≤3

50

50

≤3

≤3

-35

≥100

GSZ60-60

60

60

≤3

≤3

60

60

≤3

≤3

-35

≥100

GSZ70-70

70

70

≤3

≤3

70

70

≤3

≤3

-35

≥100

GSZ80-80

80

80

≤3

≤3

80

80

≤3

≤3

-35

≥100

GSZ100-100

100

100

≤3

≤3

100

100

≤3

≤3

-35

≥100

GDZ50-20

50

20

≤3

≤3

50

20

≤3

≤3

-35

≥100

GDZ60-20

60

20

≤3

≤3

60

20

≤3

≤3

-35

≥100

GDZ80-20

80

20

≤3

≤3

80

20

≤3

≤3

-35

≥100

GDZ50-30

50

30

≤3

≤3

50

30

≤3

≤3

-35

≥100

GDZ60-40

60

40

≤3

≤3

60

40

≤3

≤3

-35

≥100

GDZ80-40

80

40

≤3

≤3

80

40

≤3

≤3

-35

≥100




設計應用

土工格柵應用于軟基處理時,在依據地質狀況確定加鋪格柵的位置和層數的同時,還應根據路基填土高度確定土工格柵的設計強度。

當填土高度大于4m時,土工格柵滿足行業標準的最低要求即可,縱橫向極限拉力應不小于20kN/m

當填土高度在3-4m之間時,土工格柵縱橫向極限拉力不小于40kN/m

當填土高度小于3m時,土工格柵縱橫向極限拉力不小于50 kN/m伸長率小于4%,建議采用GSZ60-60型土工格柵當土工格柵用于路基填挖結合部時應采用雙向不低于40kN/m的土工格柵,宜采用GSZ60-60型土工格柵

當用于舊路加寬新舊路結合部位時,借鑒沈大高速公路擴建使用格柵的方法:凡填高大于3米的路基,在距路基封頂20㎝處加鋪鋼塑復合格柵,采用縱向(垂直路線方向)極限拉力大于或等于60kN/m,橫向(平行路線方向)極限拉力大于或等于20kN/m的鋼塑復合格柵,伸長率≤4%

施工方法

1土工格柵的鋪設面應較為平整,鋪設層經驗收合格后,為防縱向歪斜現象,先按幅寬在鋪設層劃出白線或掛線,即可開始鋪設,然后用U型釘固定格柵的端部(每米寬用釘4根,均勻距離固定)

2、固定好格柵端部后,用鋪設機或人工方法將格柵緩緩向前拉鋪,每鋪10米長進行人工調直一次,直至一卷格柵鋪完,再鋪下一卷,操作同前。

3、接鋪:以卷長為單位作為鋪設的段長,應鋪格柵的段長內鋪滿以后,再整體檢查一次鋪設質量,然后接著鋪設下一段。

下一段鋪設時,格柵與格柵以重疊一個網格凈距為搭接長度,并用綁線固定后繼續向前進方向鋪第二段。依此類推,操作要求同前。

 適用情況和作用

一般軟基處理填高大于4米時采用。

軟基處理時當路基填高在3-4米之間或路橋結合部、防止不均勻沉降時采用。

舊路加寬防止縱向裂縫在新舊路基結合部加鋪。

低填淺挖段、填土在2米以?xún)鹊能浕幚怼⒉涣级蔚穆坊?/font>.

加固路基,防止斷裂
